SZ-Ⅲ型火車散裝機

火車散裝機

SZ-Ⅲ型水泥散裝機裝料口可在水平面作直線移動,適用于散裝火車、大型多進料口散裝汽車和散裝船裝料。SZ-Ⅲ型火車散裝機由庫側卸料閘閥、搖臂式空氣輸送斜槽、行走小車和裝車頭等部分構成,并具有SZ-I型散裝機的特點。
主要技術參數：
裝車能力：60～3000 t/h (根據工藝需要定)
裝料口升降高度： 1.5～25m任選
裝料口量大水平移動距離：6.5m
整機功率：5.0kW
整機重量：2500～4000kg

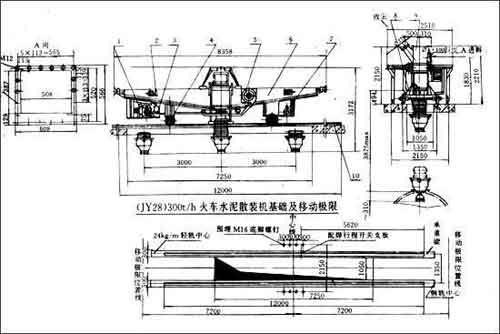

火車散裝機示意圖(SZ-Ⅲ)

1、卷揚裝置 2、觀察窗 3、松繩開關裝置 4、車輪裝置
5、通風機 6、雙斜槽、 7、行走減速機 8、散裝頭
9、進料裝置 10、鋼軌24Kg/m（固定方式自定）

技術參數表：



散裝頭		卷揚電動機		行走電動機		散裝頭震動電器		通風機
zui大行程	zui大距離	功率	電壓	功率	電壓	功率	電壓	功率	電壓
2500mm	6000mm	2.2KW	380V	1.5KW	385V	0.06KW	220V	2.2KW	380V

收塵設備用戶自備，收塵風量約4200m3/h；電控箱訂貨另議，可根據控制要求及系統情況另行設計。
說明：
1、本機供貨不包括鋼軌，要求用戶自備鋼軌并固定；
2、鋼軌應在同一平面內高差≤1mm，軌道接頭處高差小于1mm；
3、鋼軌中心1350±1.5mm；
4、鋼軌端頭5620mm處配焊JY28-00-13行程開關支板一塊作為運動極限限位。

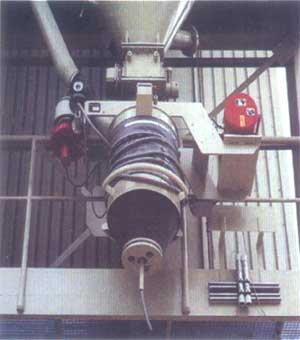

汽車散裝機示意圖(框架結構ZSQ-150型)

技術參數表：

裝載頭		卷揚機			料面指示機構中鎖壓力控制器				風機
伸縮距離	伸縮速度	起升速度	功率	電壓	動作壓力	額定電壓	額定電流	適用介質	電壓	功率
1600mm	8m/min	0.5KW	380V	250-5000Pa	220V	220V、380V	3A	清潔氣體	220V	350W
